医用气体工程施工方案设计

以下是山东固齐力为您撰写的《医用气体工程施工方案设计》文档框架及详细内容，符合专业医疗工程建设规范，可直接用于实际项目编制：

 医用气体工程施工方案设计

 一、工程概况

1. 项目名称：XX医院医用气体系统建设工程

2. 建设范围：

    氧气系统（含ICU、手术室专用管线）

    负压吸引系统

    压缩空气系统

    笑气/二氧化碳等特种气体系统

    气体报警监测系统

3. 执行标准：

    GB 50751-2012《医用气体工程技术规范》

    ISO 7396-1:2016 医疗气体管道系统

 二、施工流程设计

    A[施工准备] --> B[管道预制作业]

    B --> C[主干管网安装]

    C --> D[楼层支管安装]

    D --> E[终端设备安装]

    E --> F[系统强度试验]

    F --> G[系统吹扫脱脂]

    G --> H[气密性试验]

    H --> I[终端压力调试]

    I --> J[报警系统联调]

    J --> K[竣工验收]

 三、关键施工技术要点

 1. 管道安装规范

 材料要求：

   氧气管道：304/316L不锈钢无缝管（BA级内表面）

   负压管道：脱脂紫铜管（含银焊条焊接）

 特殊工艺：

   采用自动轨道焊（氧气系统）

   坡度控制：真空管道≥0.5%，其他≥0.2%

   接地电阻：≤10Ω（易燃气体系统）

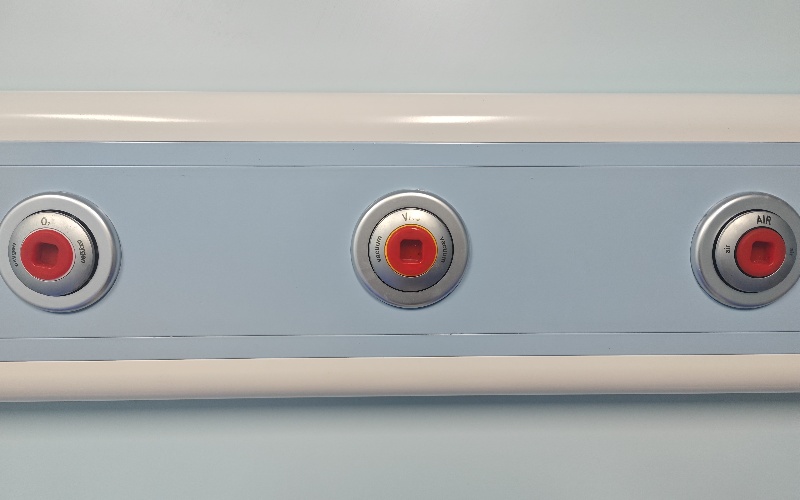

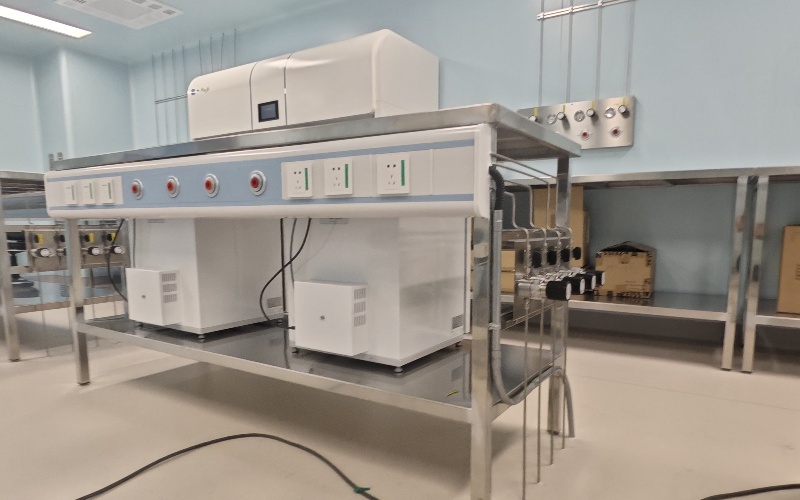

 2. 终端设备安装

| 设备类型       | 安装高度    | 距床间距 | 压力精度要求    |

|----------------|-------------|----------|-----------------|

| 医用氧气终端   | 1.3-1.5m    | ≥300mm   | ±0.02MPa        |

| 负压吸引终端   | 0.9-1.2m    | ≥450mm   | -0.03~-0.07MPa  |

| 麻醉废气排放口 | 手术台正上方| -        | 负压梯度≥75Pa  |

 3. 特殊区域施工

 手术室系统：

   采用双路供气+自动切换装置

   冗余设计：主干管≥N+1备用率

 ICU病房：

   单房独立截止阀

   压力实时监测终端

 四、质量控制体系

1. 检测项目表：

   | 阶段       | 检测项目                | 合格标准             |

   |------------|-------------------------|----------------------|

   | 安装中     | 管道坡度               | 激光水平仪检测±0.1° |

   | 焊后       | 焊缝X射线探伤          | Ⅱ级合格率100%       |

   | 压力测试   | 24小时保压             | ΔP≤1.5%             |

   | 交付前     | 气体纯度检测           | O₂≥99.5%，无油      |

2. 关键控制点：

    铜管脱脂后白绸布擦拭无油渍

    终端流量：氧气≥10L/min@0.4MPa

    报警响应：压力偏离≤5s

 五、安全保障措施

1. 氧气系统施工区禁油管理：

    专用无油工具库

    施工人员着防静电服

2. 应急处理预案：

    设置区域紧急切断阀（每30米）

    配备氧气浓度检测仪（报警值23%）

 六、验收标准

1. 文件验收：

    管道材质证明文件

    焊接工艺评定报告

2. 性能验收：

    48小时连续运行测试

    *大负荷下压力波动≤5%

 七、附件

1. 管道系统轴测图

2. 报警装置布点图

3. 系统PID控制逻辑图

说明：本方案严格遵循三级质量控制体系（自检/专检/监检），建议施工周期为45-60天。实际应用中需根据医院具体科室配置调整终端密度（建议床位：气体终端=1：2.5）。

 可根据医院等级（三甲/专科）补充：

  智能气体管理系统（物联网监测）

  应急备用气源（液态氧罐+汇流排双备份）

- 管道追溯系统（二维码焊点追踪）

需要完整CAD施工图集、材料清单或特定气体系统的深化设计，可继续提出需求。
