医用气体管道专业施工方案

 医用气体管道专业施工方案

1.  工程概况

       1.1 工程项目简介

       1.2 医用气体系统概述 (包含气体种类：如医用氧气、负压吸引、压缩空气、笑气、二氧化碳、氮气等)

       1.3 工程范围 (管道安装范围、起点终点界定、包含的组件等)

       1.4 主要工程量清单 (管道材质、规格、长度预估；阀门、终端数量等)

       1.5 编制依据 (列出所有参照的国家标准、行业规范、设计图纸、厂家技术文件等)

2.  施工目标

       2.1 质量目标 (合格率100%，确保无泄漏，符合医用洁净要求等)

       2.2 安全目标 (杜绝重大安全事故，轻伤率控制在*低)

       2.3 工期目标 (明确计划开工、竣工日期及关键节点)

       2.4 文明施工目标 (降低噪音粉尘，保护环境，工完场清)

3.  施工组织与部署

       3.1 项目管理机构 (项目经理、技术负责人、质检员、安全员、施工队长等人员名单及职责)

       3.2 劳动力计划 (各工种人员数量及进场时间安排)

       3.3 施工机具与检测设备计划 (列出所需焊机、切割机、弯管机、压力测试泵、检漏仪、颗粒计数器、露点仪等的型号、数量及校准状态要求)

       3.4 主要材料供应计划 (管材、管件、阀门、终端组件等的品牌型号、技术标准、进场检验计划)

       3.5 施工进度计划 (甘特图或网络图，细化各分项工程时间节点)

       3.6 施工现场平面布置图 (材料堆放区、加工区、临时设施位置等)

4.  医用气体管道施工技术要求

       4.1 管道材料与标准

           材质要求：无缝铜管(TP2/Y2/Y1，符合GB/T 18033/ZH-Cu58)、不锈钢管(316L/304L，符合GB/T 14976/ISO 2037)、脱脂紫铜管等，明确材质、牌号、标准。

           管材质量证明：必须提供出厂合格证、材质证明书、无损检测报告（如适用）。

           管件与阀门：材质与管道匹配，医用气体专用阀（如隔膜阀、球阀），禁油处理，提供合格证。

       4.2 管道预制加工

           下料：使用专用切管器，保证切口平齐、无毛刺、无变形。禁用砂轮切割（防止污染）。

           弯管：优先采用冷弯（弯管机），弯管半径不小于管外径的5倍。避免褶皱、压扁。热弯需严格控制温度并做后续处理。

            清洗脱脂：关键工序！ 所有管材、管件、阀门在安装前必须进行严格的化学脱脂（使用无残留、符合医用标准的溶剂如三氯乙烯替代品或专用清洗剂）和物理清洗（如超声波清洗）。确保内壁无油脂、氧化物、颗粒物。冲洗介质需纯净（如无油氮气、无油无水压缩空气）。脱脂后需进行白绸布擦拭检验（无污迹）或溶剂检测。

           管道封堵：清洗合格后，两端必须用洁净的塑料盖帽或洁净胶带密封，防止二次污染。

       4.3 管道安装

           支架安装：按设计要求间距安装（参考GB 50751）。支架材质满足要求（不锈钢或热镀锌钢），形式稳固。管道与支架间使用非金属绝缘垫片隔离（防电化学腐蚀）。支架不得焊在管道上。

           管道敷设：

               明敷：横平竖直，坡度符合要求（排水坡、防倒坡），排列整齐美观。

               暗敷：埋在管槽内时，套管材质符合要求（如不锈钢），管道不得有接头，管槽需有标识。吊顶内敷设需有专用支架。

               穿越墙体/楼板：必须加装套管（不锈钢或热镀锌钢），套管两端应突出墙面/地面适当长度（通常20-50mm），套管与管道间用不燃柔性材料（如硅胶）密封。严禁在承重结构上开大孔洞。

           管道连接：

               铜管：优先采用铜钎焊（硬钎焊）。焊工需持证上岗（特种作业）。使用符合标准的含银钎料（如BAg-5，Ag含量~45%）和专用钎剂（无腐蚀性）。焊接时必须使用氮气保护（内吹扫），防止内壁氧化。焊接后需清除残留焊剂。

               不锈钢管：可采用轨道自动氩弧焊（TIG）或卡压式连接（需认证的医用系统）。氩弧焊同样需内保护（高纯氮气/氩气）。卡压连接需专用工具和检查量规。

               所有焊缝应饱满、平滑、无裂纹、气孔、夹渣、未熔合等缺陷。焊接后需进行防腐处理。

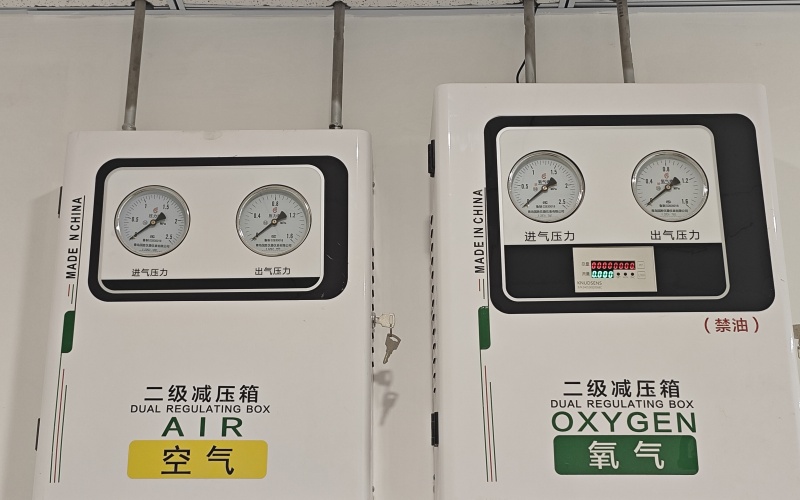

           阀门安装：位置正确，流向标示清晰，操作方便。安装在便于检修的位置。

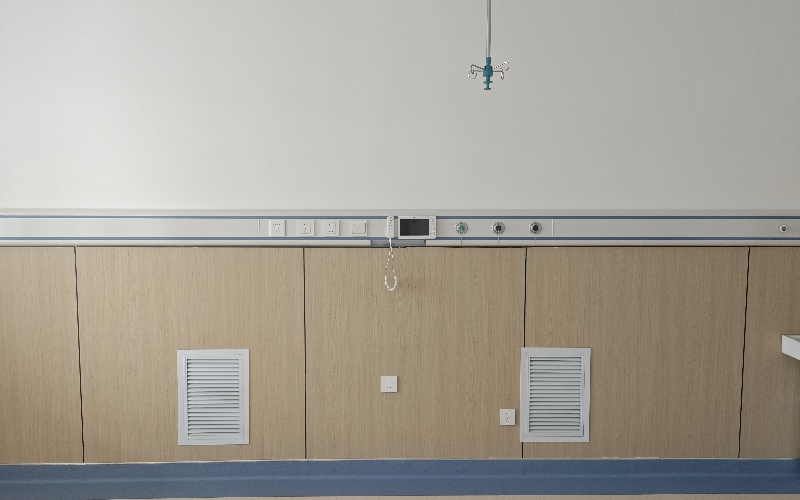

           终端组件安装：位置、高度符合设计要求（参考病床设备带安装位置），安装牢固，标识清晰（气体种类、颜色代码GB 50751）。安装前再次检查内部清洁度。

           标识：管道外壁必须按GB 50751规定进行颜色和文字标识（氧气-白色/浅蓝，负压-白色/浅黄，压缩空气-白色/黑白斜纹等），标识清晰、耐久、间距合理。阀门、仪表挂牌标识。

           接地：所有医用气体管道系统必须进行可靠的等电位联结和接地，消除静电危害（尤其氧气管道）。

       4.4 系统压力与泄漏性试验 (气密性试验)

           关键工序！ 分段、分系统进行。

           试验介质：必须使用无油、干燥的高纯氮气（99.999%）或医用压缩空气（需确保无油、干燥、符合标准）。严禁使用氧气、氢气等助燃/易燃气体做强度试验。

           强度试验：试验压力为设计压力的1.5倍（通常为工作压力的1.25倍再1.5）。稳压时间不少于10分钟（或按规范要求），目测检查管道无变形、无泄漏。合格后降压至设计压力。

           泄漏性试验（气密性试验）：在强度试验合格后进行。试验压力为设计压力或系统工作压力。必须使用专用泄漏检测仪（如卤素检漏仪、氦质谱检漏仪）或中性发泡剂对所有焊缝、接头、阀门、法兰等连接点进行100%无死角检查。 稳压时间至少24小时（或按规范要求），记录起始和结束时的压力、温度，计算泄漏率。*大允许泄漏率必须符合GB 50751等标准规定（通常极低，如<0.5%/h）。

           试验过程记录：详细记录试验压力、介质、温度、时间、检测结果，并有相关人员签字确认。

       4.5 管道吹扫

          试验合格后，必须对管道系统进行彻底吹扫。

          吹扫介质：无油、干燥的高纯氮气或医用压缩空气。

          吹扫方法：逐根或分段进行。流速不低于工作流速（通常≥20m/s），在管道出口用白布或白纸板检查，直至无铁锈、尘土、水渍、油污或其他杂物痕迹。

       4.6 颗粒物与露点测试（适用时）

           对氧气、压缩空气等对洁净度要求高的管道，吹扫后需进行颗粒物计数测试（符合ISO 8573-1相关等级要求）。

           进行露点测试，确保管道内部干燥，露点达到设计要求（通常≤-40°C @ 大气压）。

       4.7 系统调试与交付

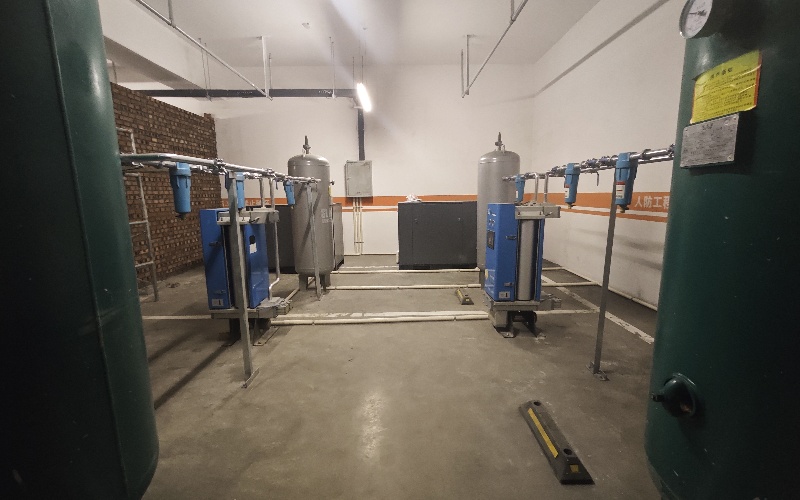

           安装各气源站设备（制氧机、空压机、负压泵等）并调试（此部分通常由设备供应商负责，但需管道施工方配合接口）。

           连接管道系统与气源站、终端设备带。

           对整个系统进行带负荷联合调试：检查终端压力、流量是否满足设计要求（尤其*远端和*不利环路）；检查报警系统（压力过高/过低、气体耗尽等）功能正常。

           测试完成后，进行内部验收（自检）。

           准备完整的竣工资料。

5.  质量保证措施

       5.1 质量控制体系 (明确质检流程、责任人)

       5.2 材料进场检验 (核对质保文件、外观、尺寸、脱脂状况抽检)

       5.3 过程质量控制 (焊接工艺评定、焊口外观检查、无损检测抽检比例要求、隐蔽工程验收、试验过程旁站监督)

       5.4 关键工序控制点 (脱脂、焊接、压力/泄漏试验、吹扫、终端安装)

       5.5 质量通病预防措施 (针对泄漏、污染、支架不稳等问题)

       5.6 检验与试验计划 (ITP)

6.  安全文明施工措施

       6.1 安全生产责任制

       6.2 安全教育培训 (特种作业、安全交底)

       6.3 施工现场安全管理 (动火作业许可、高空作业防护、临时用电安全、有限空间作业管理)

       6.4 医用气体施工特殊安全要求：

           禁油令严格执行： 所有接触管道内部的工具、设备、人员手套必须彻底脱脂。设置专用清洁工作区。

           氧气管道施工防火防爆： 严禁油脂接触氧气管道/部件。动火作业需彻底隔离吹扫干净并经检测无氧后才可进行。配备专用灭火器。

           惰性气体窒息风险：在密闭空间使用氮气等进行吹扫或测试时，必须通风并监测氧气浓度。

       6.5 文明施工管理 (工完场清、材料堆放整齐、减少噪音粉尘、废弃物分类处理)

       6.6 应急预案 (火灾、泄漏、人员伤害等预案及演练)

7.  成品保护措施

       7.1 管道安装后防护 (防止磕碰、踩踏、油漆污染)

       7.2 阀门、终端组件保护 (加防护盖/罩)

       7.3 标识保护

      7.4 移交前维护

8.  资料管理

       8.1 竣工图纸绘制要求 (需反映竣工实际)

       8.2 需提交的竣工资料清单：

           施工方案及审批记录

           材料设备出厂质量证明文件、合格证、检测报告

           材料进场检验记录

           脱脂清洗记录及检验报告

           焊接记录（含焊工证）、无损检测报告（如有需求）

           管道安装隐蔽工程验收记录

           强度试验、泄漏性试验记录及报告 (压力曲线图)

           管道吹扫记录

           颗粒物、露点测试报告（如要求）

           系统调试记录及报告

           设计变更、工程签证单

           质量评定资料

           竣工图

9.  附件

       相关规范标准清单

       主要材料技术参数表

       施工进度计划表

       施工现场平面布置图

       质量管理体系图

       安全管理体系图

       应急预案 (详细版)

重要说明：

1.  填写具体内容：此方案为通用框架，方括号`[]`中的内容以及工程概况、工程量、进度计划、管理机构等必须根据本项目实际情况详细填写。

2.  参照设计图纸： 所有施工要求（管道材质、规格、走向、标高、阀门位置、终端位置、压力等级等）必须严格遵循本项目经审查合格的设计图纸。方案中提到的技术要求是对图纸要求的细化和补充。

3.  规范更新：务必确认引用的国家及行业标准（如GB 50751）是否为*新有效版本。

4.  审批流程： 本方案需经施工单位技术负责人审核，报监理单位和建设单位审批同意后方可实施。

5.  人员资质：焊工、电工等特种作业人员必须持有效证件上岗。

6.  供应商配合： 明确与气源设备供应商（制氧机、空压机等）和终端设备供应商的接口与责任分工。

7.  监理监督：关键工序（尤其是脱脂、焊接、压力试验、泄漏试验、吹扫）应通知监理工程师旁站监督。

使用此框架，结合您的具体项目信息，即可形成一份完整的、符合规范要求的《医用气体管道专业施工方案》。
