医用中心供氧系统施工方案及技术流程

本方案依据《医用气体工程技术规范》（GB 50751）、《医用气体和真空用无缝铜管》（GB/T 1527）等国家标准编制，适用于各级医院新建、改建、扩建项目的中心供氧系统施工，旨在保障系统施工质量与后期安全运行。

一、施工前期准备

1. 技术准备

组织施工技术人员、监理人员、甲方代表进行图纸会审，明确系统设计参数（供氧压力0.4 - 0.5MPa、氧纯度≥93%）、设备安装位置、管道走向及终端布局；结合现场实际工况优化施工方案，编制技术交底文件，对施工班组进行专项技术培训与安全交底。

核查设备与材料资质，制氧机、汇流排、减压阀、无缝铜管等核心设备与主材需具备医疗器械注册证、产品合格证及检测报告，严禁使用不合格产品。

2. 现场准备

清理供氧机房、管道竖井、设备安装区域的施工障碍，规划材料堆放区与加工区；搭建临时水电设施，确保施工用电安全；准备专用施工工具，包括管道切割器、铜管弯管器、氩弧焊机、气密性检测装置、压力测试仪等。

3. 人员与资质准备

施工人员需具备医用气体工程施工资质，焊工需持有氩弧焊特种作业操作证；建立施工管理小组，明确项目经理、技术负责人、质量检查员、安全员的岗位职责。

二、核心施工技术流程

（一）供氧机房设备安装

1. 基础浇筑：根据设备厂家提供的安装图纸，浇筑制氧机、储气罐、汇流排的混凝土基础，基础平整度误差≤5mm，预留设备固定螺栓孔位，基础强度达标后进行设备就位。

2. 主设备安装

 制氧机安装：将制氧机平稳吊装至基础上，用膨胀螺栓固定，设备水平度偏差≤2‰；连接设备进出气管道、电源线及控制线，做好设备接地处理，接地电阻≤4Ω。

 汇流排安装：按气瓶规格确定汇流排间距，固定汇流排支架，安装高压软管、减压阀、安全阀及压力表；区分医用氧汇流排与备用汇流排，设置明显标识，汇流排与墙间距≥0.8m，便于操作与检修。

 储气罐与干燥机安装：储气罐安装位置需远离热源，与墙体保持安全间距；连接储气罐与制氧机、汇流排的管道，安装排污阀；干燥机与储气罐串联，确保输出氧气干燥无杂质。

3. 机房辅助设施安装：安装机房通风设备、防爆照明、温湿度计、气体泄漏报警器；配备干粉灭火器等消防器材，设置安全警示标识。

（二）供氧管道敷设

1. 管道选材与加工

医用供氧管道优先选用脱脂无缝紫铜管，管径根据楼层用氧量计算确定；管道切割采用专用切割机，切口平整无毛刺；弯管采用弯管器冷弯，弯曲半径≥6倍管径，避免管道折瘪；管道焊接前需进行脱脂处理，去除管内油脂与杂质，防止氧气接触油脂引发爆炸。

2. 管道敷设

 架空敷设：管道沿天花板或管道竖井敷设，采用专用管卡固定，管卡间距≤1.5m；管道与其他管道（如输液管、电线管）保持安全间距，与易燃易爆管道间距≥0.5m。

 暗敷：管道埋入墙体或地面时，需预埋套管保护，套管管径比管道大2号；暗敷管道需进行防腐处理，接口不得埋入墙体，便于后期检修。

3. 管道焊接：采用氩弧焊焊接工艺，焊接时充入氩气保护，防止管道内壁氧化；焊缝需饱满均匀，无气孔、夹渣、裂纹等缺陷，焊接完成后进行焊缝外观检查。

（三）楼层减压与终端安装

1. 楼层减压阀组安装：在各楼层管道竖井内安装减压阀组，包括减压阀、压力表、截止阀、安全阀；减压阀调节压力至0.4 - 0.5MPa，确保各楼层供氧压力稳定；安全阀整定压力为工作压力的1.1倍，防止超压。

2. 供氧终端安装

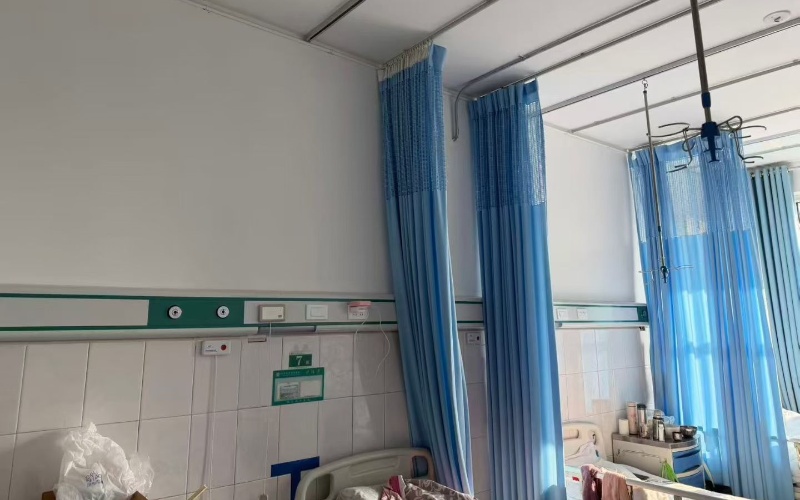

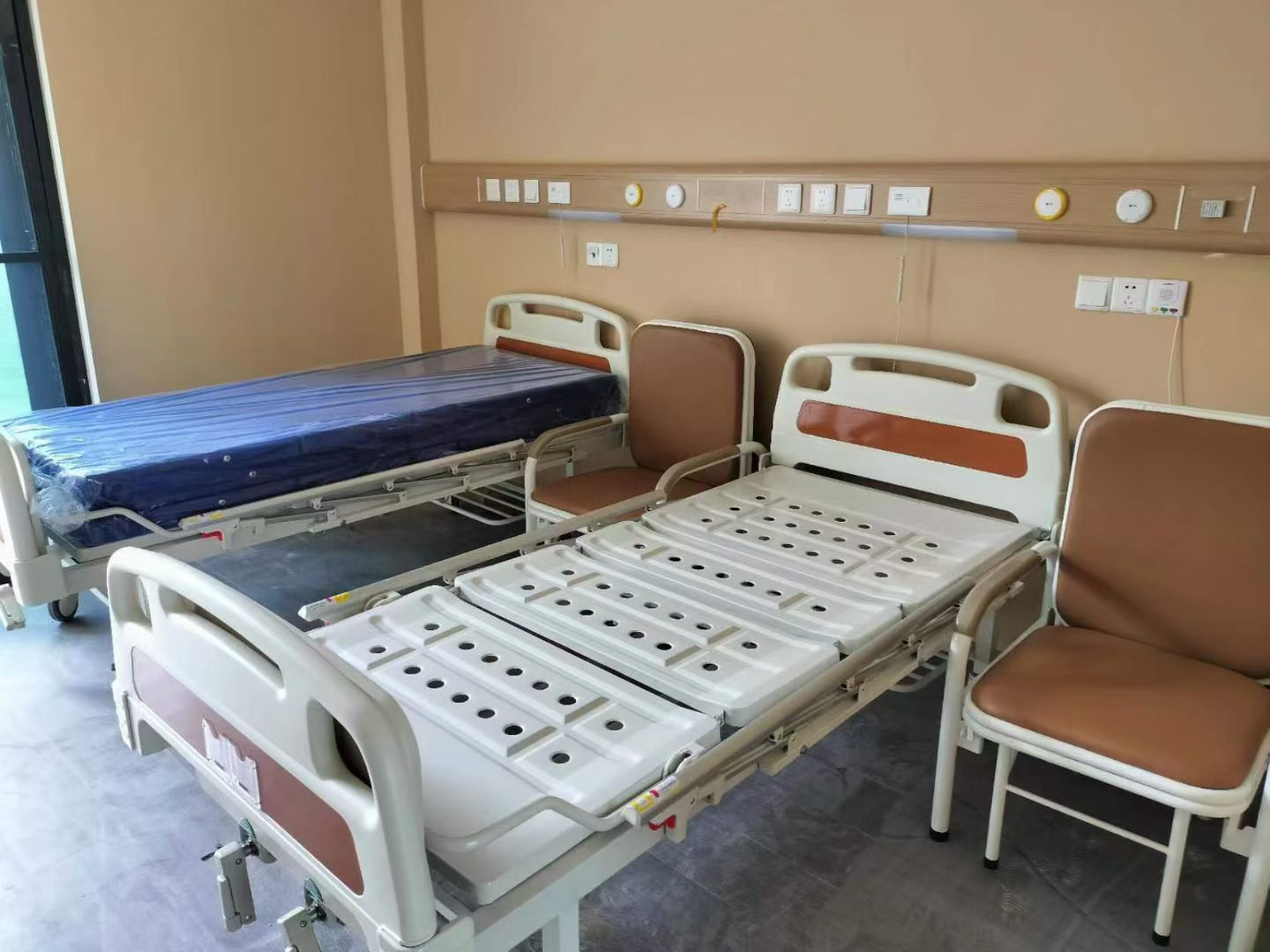

 终端选型：根据临床需求选用墙式、床头式或吊塔式供氧终端，终端需具备防误插功能，与其他医用气体终端区分标识。

 安装固定：终端暗装时需预埋接线盒，接线盒与管道连接紧密；明装终端采用膨胀螺栓固定，安装高度符合医院设计规范；连接终端与分支管道，确保接口密封无泄漏。

（四）系统检测与调试

1. 气密性试验：关闭所有终端阀门，向系统充入氮气至试验压力（工作压力的1.5倍），稳压24h，压力降≤0.01MPa为合格；用肥皂水涂抹管道接头、阀门、终端等部位，排查泄漏点，发现泄漏及时返修。

2. 压力调试：调整机房主减压阀与楼层减压阀，使系统工作压力稳定在0.4 - 0.5MPa；测试各终端压力，偏差≤±0.02MPa为合格。

3. 氧纯度检测：启动制氧机，运行稳定后采集系统输出氧气样本，委托第三方检测机构检测氧纯度，需≥93%。

4. 备用系统切换测试：模拟主供系统（制氧机）故障，手动或自动切换至备用系统（汇流排），切换时间≤1min，切换后系统压力稳定，无明显波动。

三、施工质量控制要点

1. 建立“三检制”质量管控体系，即施工班组自检、质检员复检、监理人员终检，每道工序合格后方可进入下一道工序。

2. 脱脂处理、管道焊接、气密性试验等关键工序需留存影像资料与检测记录，纳入工程档案。

3. 严禁在供氧管道上焊接无关附件，严禁使用未经脱脂的阀门与管件。

四、施工安全管理

1. 机房施工区域设置警戒线与“严禁烟火”标识，严禁携带火种进入，焊接作业时需清理周边易燃物。

2. 高空作业时需佩戴安全带，搭设脚手架或使用高空作业平台，防止坠落。

3. 电气设备与焊接工具需接地良好，避免漏电伤人；施工人员需佩戴防护眼镜、手套等劳保用品。

五、竣工验收与移交

1. 施工完成后，整理工程资料，包括施工图纸、设备合格证、检测报告、工序验收记录等，提交甲方与监理单位审核。

2. 组织甲方、监理、设计单位进行联合竣工验收，现场测试系统性能，验收合格后签署竣工验收报告。

3. 向甲方移交工程资料与设备操作手册，对甲方运维人员进行系统操作与维护培训。
