中心供氧系统设计方案

一、项目概述

本中心供氧系统设计方案旨在为[医院名称/场所名称]提供安全、稳定、高效的氧气供应，满足医疗及相关需求。该系统将氧气从气源集中输送至各个用氧终端，确保各科室、病房等区域的氧气供应质量，为患者的救治和康复提供有力保障。

二、设计依据

1. 相关标准：《医用气体工程技术规范》GB 50751 - 2012、《建筑设计防火规范》GB 50016 - 2014（2018 年版）、《氧气站设计规范》GB 50030 - 2013 等。

2. 医院需求：根据医院科室分布、床位数量、用氧设备类型及数量等实际需求进行设计，确保满足日常及高峰时段的氧气使用量。

三、系统组成

1. 气源部分

 液氧储罐：选用[X]立方米的液氧储罐，其具有储存量大、占地面积小、压力稳定等优点。储罐配备完善的安全装置，如安全阀、压力表、液位计等，确保储存过程的安全可靠。

 汇流排：设置一套手动汇流排作为备用气源，当液氧储罐出现故障或需要维护时，可及时切换至汇流排供应氧气。汇流排由多个氧气瓶组组成，并配备减压装置、切换装置等，保证气体平稳输出。

2. 减压装置：采用两级减压方式，一级减压将液氧储罐或氧气瓶内的高压气体减至中压，二级减压再将中压气体减至适合临床使用的低压，压力范围一般控制在[0.2 - 0.4MPa]。减压装置具备压力调节、稳压、超压保护等功能，确保输出压力稳定可靠。

3. 管道系统

 管材选择：氧气输送管道选用优质的紫铜管，其具有良好的耐腐蚀性、导热性和低温性能，能有效保证氧气输送的质量和安全性。

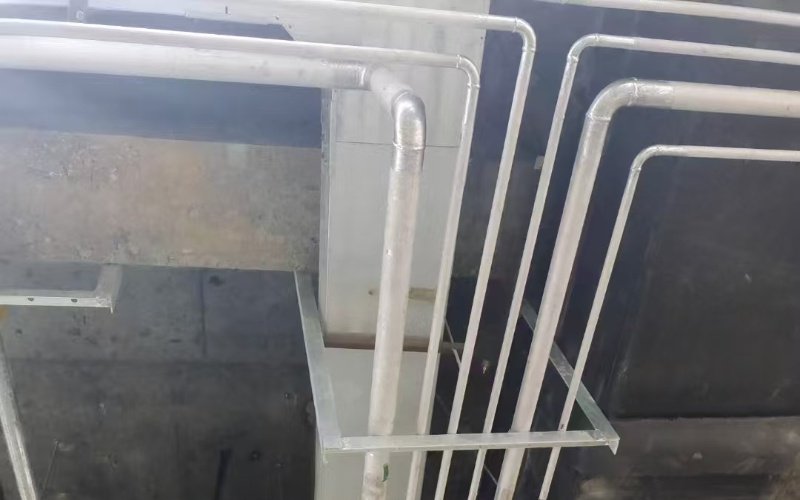

 管道布置：根据医院建筑结构和科室布局，合理规划管道走向。管道沿墙、天花板或专用管井敷设，尽量减少弯头和接头数量，以降低气流阻力。在穿越防火分区时，设置防火套管，确保消防安全。

 标识与色标：管道表面涂刷天蓝色油漆，并标注“氧气”字样及流向箭头，便于识别和管理。

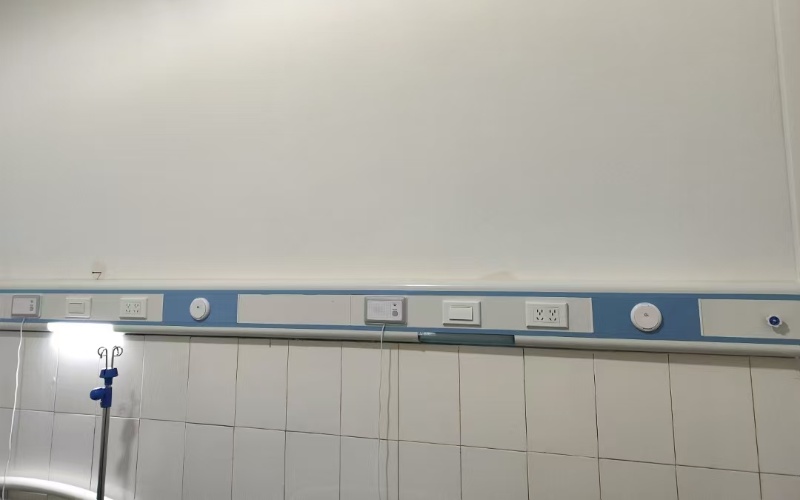

4. 用氧终端：在各病房、手术室、ICU 等用氧区域设置氧气终端，采用插拔式自封快速接头，操作方便、密封性能好。终端面板上配有氧气插座、流量调节阀、压力表等，方便医护人员调节和监测氧气流量。

四、系统控制与监测

1. 控制系统：设置中央控制系统，对气源、减压装置、管道压力等进行实时监控和控制。系统具备自动切换、故障报警等功能，当气源压力异常或设备出现故障时，能及时发出警报并自动切换至备用气源，确保氧气供应不间断。

2. 监测系统：在各关键部位安装压力传感器、液位传感器等监测设备，将监测数据实时传输至中央控制系统。医护人员可通过监控终端随时查看系统运行状态，实现远程监控和管理。

五、施工与安装

1. 施工准备：施工前，熟悉施工图纸和相关技术规范，对施工人员进行技术交底和安全培训。准备好施工所需的工具、材料和设备，并确保其质量符合要求。

2. 管道安装：按照设计要求进行管道敷设，确保管道坡度符合规定，连接牢固、密封良好。在安装过程中，注意保护管道表面，避免划伤和损坏。安装完成后，对管道进行吹扫、脱脂处理，确保管道内部清洁无杂质。

3. 设备安装：按照设备安装说明书的要求，依次安装液氧储罐、汇流排、减压装置、用氧终端等设备。设备安装应牢固可靠，各连接部位密封良好。安装完成后，对设备进行调试和试运行，确保其运行正常。

六、维护与保养

1. 日常维护：安排专人负责系统的日常维护，定期检查气源、管道、设备等是否正常运行，有无泄漏、损坏等情况。及时清理设备表面的灰尘和杂物，保持设备清洁。

2. 定期保养：定期对液氧储罐进行压力、液位检查，对减压装置进行压力校准和维护，对管道进行强度试验和严密性试验。根据设备使用情况，定期更换易损件，确保系统性能稳定。

3. 应急处理：制定完善的应急预案，当系统出现故障或突发情况时，能够迅速采取有效的应急措施，保障氧气供应安全。同时，定期组织应急演练，提高工作人员的应急处理能力。

通过以上精心设计的中心供氧系统方案，能够为医院提供可靠、高效的氧气供应，满足医疗工作的需求，为患者的生命健康保驾护航。在实施过程中，严格按照相关标准和规范进行施工、安装、维护和管理，确保系统长期稳定运行。
