医用中心供氧系统使用说明书

 一、产品概述

医用中心供氧系统属于II类医疗器械，广泛适用于医院等医疗单位的集中供氧需求。该系统通过中心供氧站将气源氧气经过减压装置和管道输送到手术室、抢救室、治疗室及各病房的终端处，为患者提供医疗用氧。

 二、系统组成

医用中心供氧系统主要由以下几个部分组成：

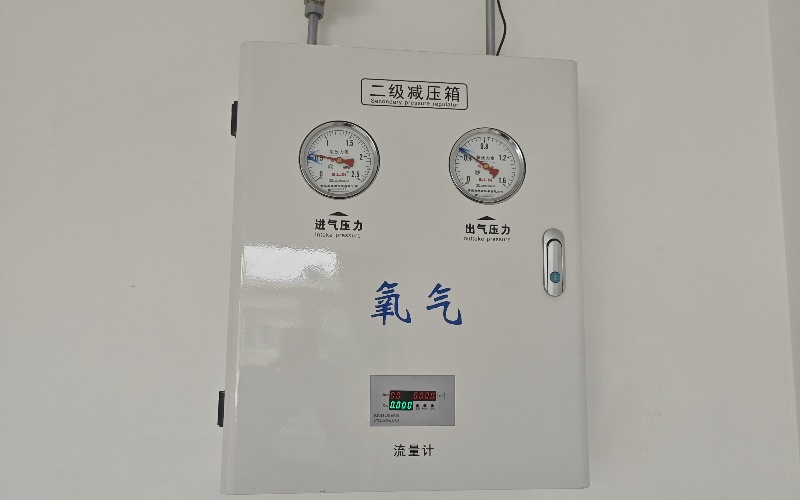

1. 中心供氧站：是系统的核心部分，负责氧气的储存、处理和分配。根据医院的具体需求，供氧站可选用氧气瓶组供氧、液氧供氧或医用制氧机供氧等方式。

   - 氧气瓶组供氧：由高压氧气瓶、汇流排、减压装置等组成。

   - 液氧供氧：由液氧罐、汽化器、减压装置等组成。

   - 医用制氧机供氧：由空压机、冷干机、制氧主机、减压装置等组成。

2. 管道及管道元件：包括供氧管道、管道阀门、三通、弯头、活接头等，负责将氧气从中心供氧站输送到各用氧终端。

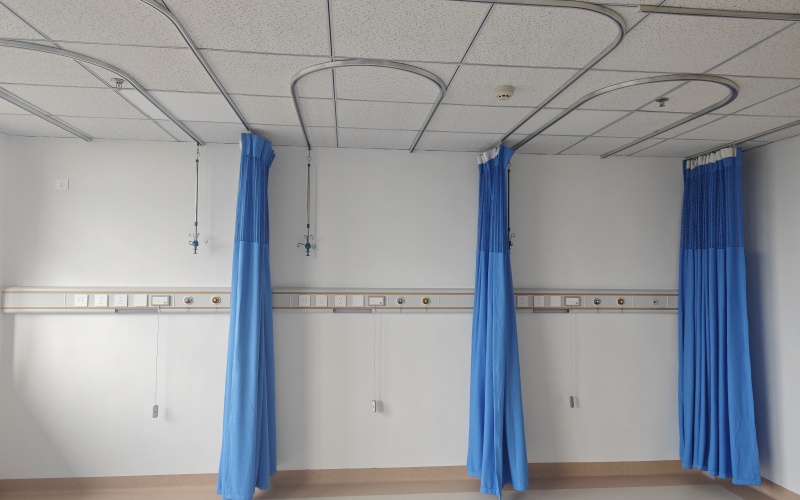

3. 用氧终端：指病房、手术室等处的吸氧插接接头，患者通过这些终端接受氧气治疗。

4. 电气控制部分：负责整个系统的电气控制，包括超压、欠压报警等功能，确保系统安全稳定运行。

 三、主要技术指标

1. 氧气管道直径：应保证使用麻醉机、呼吸机和其他医疗器械的终端处压力不低于0.4MPa，普通病房终端处的压力不低于0.2MPa。

2. 终端流量：每个用氧终端的流量应不小于10L/min，以满足患者的吸氧需求。

3. 系统气密性：管道系统的气密性应达到较高标准，一小时泄漏率应小于0.5%。

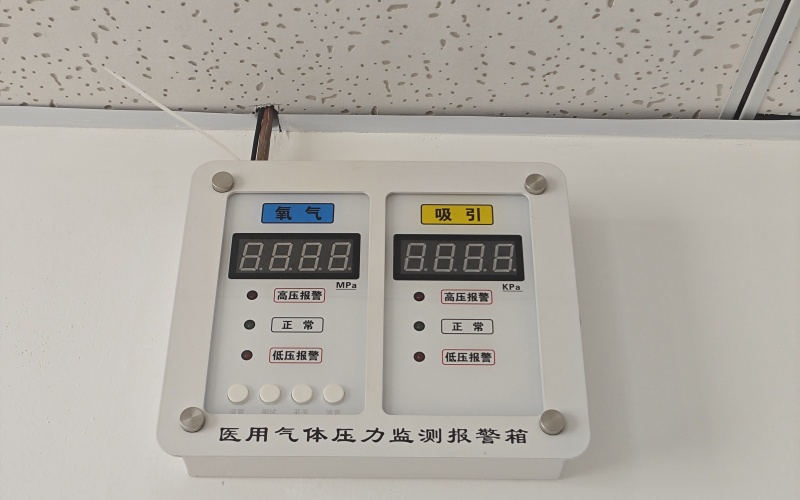

4. 报警功能：当供氧系统压力低于报警压力时，系统应具备声、光同时报警的功能，报警压力误差不大于3%。声报警在55dB(A)噪声环境下，距1.5米范围可听到。

5. 供氧切换：对于氧气瓶组供氧方式，汇流排必须设两组（或多组）气瓶交替供氧，当一组气瓶氧气压力降至*低使用压力时，应能自动（或手动）切换到另一组气瓶继续供气。

 四、安装与使用注意事项

1. 安装前准备：所有与氧气接触的管道、管件、仪表、阀门等附件，都必须事先进行脱脂处理，并用不含油空气吹净。

2. 焊接要求：管道焊接时，不锈钢管应采用氩弧焊接，焊丝选用H0Cr18Ni9；铜管采用银基焊，焊料选用HIAgCu30-25或满足气密性要求的其他钎料。

3. 阀门检验：各种氧气阀门必须具有有效的产品检验合格证，或经阀门密封试验合格后才能安装在管道上。

4. 气密性试验：管道在总气密检查前，应分段进行气密试验，确保系统无泄漏。

5. 安全距离：氧气管道不允许和燃气、燃油管共架敷设，必须共架时要保持大于0.5m的管距，共架部分不得有阀门及连接接头。

6. 穿墙处理：氧气管道穿过墙壁或地板时，应敷设在套管内，且套管内的管段不得有焊缝及连接接头。

7. 日常维护：定期对系统进行检查和维护，确保各部件正常工作，及时发现并处理潜在问题。

 五、总结

医用中心供氧系统是医院等医疗单位不可或缺的重要设备之一，其稳定、高效的运行对于患者的治疗具有重要意义。因此，在使用过程中应严格遵守操作规程和注意事项，确保系统的安全性和可靠性。
